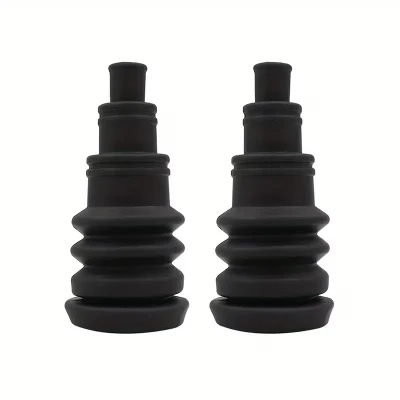

Gummi-Zugentlastungs-Kabeltülle – maßgeschneiderter Kabelschutz mit Wellbalg
Bei hochleistungsfähigen Schaltschränken, dynamischen Kabelbaumbaugruppen und Außenschotts ist der Schutz der Kabeleinführungen von entscheidender Bedeutung. Massive Flachtüllen bieten eine minimale Zugentlastung und bergen bei Biegebeanspruchung die Gefahr eines Kabelbruchs.Zugentlastungskabelschuhe aus Gummi(auch bekannt als gewellte Kabeleinführungstüllen oder abgestufte Pagoden-Kabelmuffen) lösen dieses Problem, indem sie ein abgestuftes Design mit mehreren Durchmessern und einer flexiblen gewellten Balgbasis integrieren. Diese kombinierte Geometrie passt sich unterschiedlichen Kabeldurchmessern an, absorbiert dynamische Zug- oder Biegekräfte und dichtet gegen Staub, Spritzwasser und Abrieb ab.
Bei Xiamen Best Seal sind wir auf maßgeschneiderte -technische Lösungen spezialisiert und nicht auf generische Katalogbestände. In unseremISO- und TÜV-zertifizierte EinrichtungUnser Ingenieursteam entwirft und formt auf der Grundlage Ihrer CAD-Drucke vollständig maßgeschneiderte Zugentlastungs-Kabeltüllen aus Gummi. Mit einem Produktionssystemim Einklang mit den IATF 16949-Standardsund verifiziert unter aStrenges AQL 0,25/0,40-QualitätsprotokollWir stellen für jede Charge höchste Qualität sicher. Von kundenspezifischen Balgwandstärken bis hin zu Hochleistungsmischungen (wetter-beständiges EPDM, öl-beständiges NBR, hoch-dehnungsfähiges Neopren CR oder UL94 V-0 flammhemmendes-Silikon) fertigen wir in unserem Unternehmen die genauen Spezifikationen für Ihre hochbeanspruchten AnwendungenUL-zertifizierte Einrichtung.
✵ ˚ : · ✬ Kundenspezifische Zugentlastungs-Kabelmuffen-technische Vorteile ✬ · : ˚ ✶
Warum Systemingenieure und B2B-Einkaufsmanager unsere maßgeschneiderten -geformten Zugentlastungsmanschetten bevorzugen:
🌀 Dynamische Faltenbalg-Zugentlastung
Der integrierte gewellte Balgabschnitt verteilt mechanische Biegespannungen über eine größere Fläche und verhindert so scharfe Drahtknickungen, Drahtkernbrüche und strukturelle Ermüdung bei kontinuierlicher Bewegung.
📐Schneiden Sie die Pagodenstufe{{0}auf-Größe zu
Unser mehrstufiges, abgestuftes Manschettenprofil ermöglicht Kompatibilität mit großen Kabeldurchmessern-. Der Stiefel kann während der Montage auf den entsprechenden Stufendurchmesser zugeschnitten werden, was den Lagerbestand optimiert und eine überragende Designvielfalt bietet.
🧪 Spezielle Hochleistungspolymere
Wir formulieren Materialien speziell für Ihre Betriebsumgebungen, darunter UV{0}beständiges EPDM, kraftstoffbeständiges NBR, ozon{2}beständiges CR oder hochtemperaturbeständiges UL94 V-0 flammhemmendes Silikon.
Kundenspezifische Designparameter für Zugentlastungskabeltüllen aus Gummi
Wir beschränken Sie nicht auf feste Katalog-Standardkonfigurationen. Xiamen Best Seal bietet umfangreiche kundenspezifische Formgebungsmöglichkeiten, um genau das Zugentlastungsprofil zu entwerfen, das Ihre Baugruppe benötigt:
| Designparameter | Kundenspezifisches Engineering-Sortiment | Technische und Anwendungshinweise |
|---|---|---|
| Balgwindungen | 1 bis 5 Wellen / Wellenbälge | Bestimmt die maximale Winkelflexibilität und Dämpfungstiefe bei mechanischer Verschiebung oder dynamischen Belastungen. |
| Abgestufte Größenschritte | Konzentrische Stufenebenen mit 2 bis 8 Ebenen | Kundenspezifische Durchmesser von 3,0 mm bis 50,0 mm ermöglichen die Anpassung mehrerer Kabelbaum-Außendurchmesser an einer Manschette. |
| Basisnutdurchmesser (Öffnung) | 10,0 mm bis 120,0 mm (±0,15 mm Toleranz) | Passt genau in die Ausstanzungen-kreisförmiger Platten und bildet eine sichere mechanische Reibungsverriegelung. |
| Nutbreite (Plattendicke) | 0,8 mm bis 8,0 mm | Entwickelt für den Einbau in kundenspezifische {0}Blechschränke, Kunststoff-Anschlusskästen für den Außenbereich oder dicke Gussmetallgehäuse. |
| Körperliche Härte | 45 bis 75 Shore A | Weicher (45-55 Shore A) für einfache Kabeldurchführung-und hohe Flexibilität; fester (65–75 Shore A) für schwere Lastunterstützung. |
| Gummi-Polymer-Verbindungen | EPDM, Neopren (CR), Nitril (NBR), VMQ (Silikon), Fluorsilikon (FVMQ) | Wetterfeste, öl-beständige, chemikalien-beständige, lebensmittel- oder flammhemmende Zusammensetzung, um globale Standards zu erfüllen. |
Strenge AQL 0,25/0,40-Qualitätsstandards
Da Grate an der Trennlinie, Abweichungen in der Wandstärke oder Hohlräume in der Verbindung die Biegefestigkeit einer Zugentlastungstülle erheblich schwächen und ihre IP-{2}zertifizierte staubdichte Dichtung gefährden können, erzwingen wir eineStrenges AQL 0,25/0,40-Qualitätsprotokoll. Jede kundenspezifische Charge wird einer präzisen digitalen Maßprüfung und Materialbelastungsprüfung unterzogen.
Vielseitige Anwendungsszenarien für individuelle Zugentlastungsmanschetten
★┊ Entwickelt für hoch-beanspruchte Industriebaugruppen
Unsere maßgeschneiderten -Zugentlastungsmanschetten aus Gummi bieten außergewöhnlichen Biegeschutz, Abriebfestigkeit und luftdichte Abdichtung in kritischen Industriebereichen:
- ◌ Industriemaschinen und Automatisierung:Wellmanschetten dämpfen dynamische mechanische Vibrationen und Zugkräfte an schweren Stromleitungen, die mit Motoren und Sensorarmen mit hoher Vibration verbunden sind.
- ◌ Telekommunikationsgehäuse für den Außenbereich:Wetterfeste EPDM-Manschetten schützen Glasfasereinführungskabel vor windbedingten Biegekräften, dem Eindringen von Regen und ständiger UV-Strahlung.
- ◌ Kfz-Tür- und Firewall-Kabelbäume:Flexible Neopren-CR- oder EPDM-Manschetten schützen elektrische Leitungen, die durch Fahrzeugwände und bewegliche Türscharniere verlaufen, und sorgen so für eine lange Lebensdauer.
- ◌ Gewerbliche und schwere Geräte:Hitzebeständige, flammhemmende Silikonmanschetten gemäß UL94 V-0- unterstützen Netzkabeleinführungen in gewerblichen Staubsaugern, Heißwasserspendern und medizinischen Geräten.
Massenverpackung und kundenspezifische OEM--Ready-Logistik
Um den kontinuierlichen Betrieb von Großserien-Montagelinien und Reinraumfertigungen zu unterstützen, sind alle unsere kundenspezifischen Gummistiefel in staubdichten PE-Beuteln und schweren doppelwandigen Wellpappenkartons verpackt.
| Kategorie | Verpackungsdetails |
|---|---|
| Innere Schutzverpackung | Versiegelte dicke PE-Beutel mit exakter Gewichtsangabe, um die Sauberkeit des Gummis zu gewährleisten und Oberflächenoxidation zu verhindern. |
| Äußere Versandkartons | Doppelwandige Umkartons aus Wellpappe, sicher verpackt in einer Feuchtigkeitsbarriere-. |
| Palettierung und Stückladungen | Zur Sicherheit für Gabelstapler werden sie palettiert und mit hochbelastbaren Kunststoffspannbändern umreift. |
| Anpassungsoptionen:Kundenspezifische Rollenlängen, barcodierte Etiketteneinlagen und ausgabefertige Schubladensortimente aus Kunststoff für Montagearbeitsplätze. | |
🚚 Globale Handels- und Frachtmethoden
| Verfahren | Einzelheiten |
|---|---|
| Expressfracht | DHL, FedEx, UPS (3–5 Werktage für Prototypen und Testmuster) |
| Massenversand | LCL- oder FCL-Seefracht, Luftfracht (für enge Fließbandzeitpläne) |
| Handelsbedingungen | FOB Hafen Xiamen, EXW, CIF, DDP (zollfreie Lieferung in Ihre Fabrikhalle) |
Compliance & Qualitätsmanagement
Erklärung der OEM-Fabrik zum besten Siegel:1. Wir sind eine ISO- und TÜV-zertifizierte Fabrik.2. Wir sind seit über 20 Jahren auf die Gummiindustrie spezialisiert.3. Alle unsere Produkte können RoHS-, REACH-, UL-, Prop 65-, FDA- und 3A-konform sein.4. Qualitätsmanagement gemäß IATF 16949-Standards.5. Strenge AQL 0,25/0,40-Standards für Maßgenauigkeit.
Häufig gestellte Fragen zur Gummi-Zugentlastungs-Kabeltülle
❓ Wie verhindert eine Zugentlastungstülle Kabelausfälle im Vergleich zu Standardtüllen?
Eine Standardtülle schützt Kabel nur vor scharfen Plattenkanten. Eine Zugentlastungs-Kabeltülle verfügt über einen verlängerten Faltenbalg und eine progressive Verjüngung, die die Biegekräfte allmählich umwandelt und so verhindert, dass das Kabel am Austrittspunkt scharfe Knicke bildet, und schützt so die inneren Drahtleiter vor Bruch.
❓ Können wir die Anzahl der Schritte und die Balgtiefe für Anwendungen mit hoher Flexibilität anpassen?
Ja. Als kundenspezifischer B2B-OEM-Hersteller ist Xiamen Best Seal auf die exakte Anpassung der Geometrie Ihrer Stiefel spezialisiert. Wir können 1 bis 5 Windungen konfigurieren, die Tiefe des Balgs anpassen, die abgestuften Durchmesser individuell anpassen (z. B. passend zu 3 mm bis 50 mm Kabelbündeln) und individuelle Montagenuten konstruieren, die sicher in Ihren Schrankwänden einrasten.
❓ Welches Gummimaterial eignet sich am besten für den Einsatz im Freien oder für chemische Belastungen?
Für Außengehäuse, die UV-Strahlung und Regen ausgesetzt sind, bietet EPDM eine hervorragende Wetterstabilität. Für Motorräume oder Industriemaschinen mit Öl- und Kraftstoffkontakt wird Nitril (NBR) oder Neopren (CR) dringend empfohlen. Wir formulieren betriebsintern Verbindungen, um bestimmte Umweltanforderungen wie die Flammschutzklasse UL94 V-0 oder die Lebensmittelkonformität zu erfüllen.
