Industrielle Gummi--auf--Verbindung: Prozess-, Material- und Haftungsprüfung

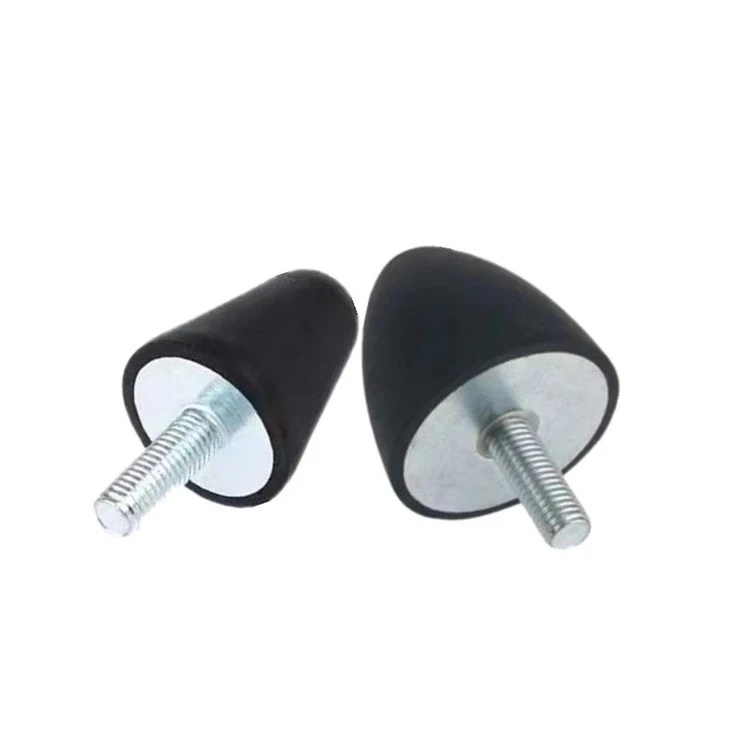

Für anspruchsvolle B2B-Anwendungen-wie Motorlager für Kraftfahrzeuge, Industrierollen, Rückschlagventilplatten und Strukturschwingungsisolatoren- müssen mechanische Komponenten strukturelle Steifigkeit mit Elastomerflexibilität kombinieren. Um dies zu erreichen, ist eine Gummi-{4}}zu---Vulkanisationsbindung erforderlich, ein Prozess, der eine molekulare Brücke schafft, die stärker ist als das Elastomer selbst.

Im Gegensatz zum einfachen mechanischen Umspritzen oder Post-{0}leimen wird bei der Vulkanisationsbindung der Gummi während des Formvorgangs chemisch mit dem Metall verschmolzen. In diesem technischen Brief erläutern wir die wichtigsten Prozessschritte, Materialkompatibilitätsparameter und ASTM D429-Haftungstestprotokolle, die zur Überprüfung der Bindungsintegrität verwendet werden.

1. Der Schritt--Vulkanisierungs-Bonding-Prozess

Eine zuverlässige Gummi-{0}}zu--Verbindung erfordert präzise Prozesskontrollen in drei Herstellungsphasen:

• Schritt 1: Vorbereitung der Metalloberfläche:Der Metalleinsatz muss frei von Ölen, Rost und Ziehmitteln sein. Die Teile werden einer chemischen Entfettung (Lösungsmittel- oder Alkaliwäsche) und anschließendem **Sandstrahlen** (mit Aluminiumoxid oder Stahlsand) unterzogen. Durch das Sandstrahlen werden Oxide entfernt und ein mikro-raues Oberflächenprofil erzeugt, wodurch die Oberfläche für die mechanische Verbindung vergrößert wird.
• Schritt 2: Anwendung des Klebstoffsystems:Es wird ein zweischichtiges Klebstoffsystem auf Lösungsmittel--- oder Wasser--Basis aufgetragen. Die erste Schicht (Primer) dient dem Korrosionsschutz und der Haftung auf dem Metall. Die zweite Schicht (Deckschicht) enthält Polymere und Vernetzungsmittel, die mit der Rohgummimischung reagieren und co-vulkanisieren sollen.
• Schritt 3: Formen und Vulkanisieren:Der mit Klebstoff-beschichtete Metalleinsatz wird vorgewärmt und in den Formhohlraum eingelegt. Rohe Gummimischung wird in die Form eingespritzt oder komprimiert. Unter hohen Formtemperaturen (150 bis 180 Grad) und hohem Druck vulkanisiert der Gummi und der Klebstoff vernetzt sich chemisch mit dem Gummi und bildet eine dauerhafte molekulare Bindung.

2. Materialkompatibilität: Elastomere und Substrate

Für eine erfolgreiche Verklebung ist die Abstimmung der Gummimischung und des Klebesystems auf das Metalleinlagematerial erforderlich:

• Metallsubstrate:Kohlenstoffstahl und Edelstahl sind die am häufigsten verbundenen Metalle. Aluminiumlegierungen, Messing, Kupfer und technische Kunststoffe (wie glasfaserverstärktes Nylon) können ebenfalls chemisch gebunden werden.
• Elastomerauswahl:Naturkautschuk (NR) wird für hochdämpfende Aufhängungslager gebunden. EPDM wird für Infrastrukturabdichtungen im Außenbereich ausgewählt. Nitril (NBR) und Fluorkohlenstoff (FKM) werden für Ventilplatten und Kraftstoffsystemkomponenten verbunden, bei denen die Flüssigkeitsbeständigkeit von entscheidender Bedeutung ist.

3. Haftungsprüfung (ASTM D429) und Fehlermodi

Um die Haftfestigkeit zu überprüfen, führen Hersteller zerstörende Tests mit der **ASTM D429 Methode B** (einem 90-Grad-Schältest) durch. Bei diesem Test wird die Kraft gemessen, die erforderlich ist, um den vulkanisierten Gummistreifen von der Metallplatte wegzuziehen.

Wenn die Verbindung versagt, analysieren Qualitätsingenieure die Bruchfläche, um den Versagensmodus zu ermitteln:

• R (Gummiversagen): The rubber elastomer itself tears, leaving rubber fully bonded to the metal plate. This is the **ideal result**, indicating that the chemical bond is stronger than the tensile strength of the elastomer. B2B automotive specifications typically require >80 % bis 100 % „R“-Fehler.
• RC (Gummi-Zementversagen):Die Trennung erfolgt zwischen dem Gummi und der klebenden Deckschicht. Dies weist auf falsche Vulkanisationstemperaturen, eine Verunreinigung der Formtrennung oder ein Missverhältnis zwischen der Zusammensetzung und der Klebstoffchemie hin.
• CP (Zement-Primer-Fehler):Die Trennung erfolgt zwischen der Klebstoffdeckschicht und der Grundierung, was auf inkompatible Klebstoffschichten oder falsche Lösungsmitteltrocknungszeiten hinweist.
• M (Metall-Primer-Fehler):Der Kleber löst sich sauber vom Metalleinsatz und legt blankes Metall frei. Dies weist auf eine schlechte Metallvorbereitung hin, wie z. B. unzureichendes Sandstrahlen, Oberflächenoxidation oder Rückstände von Ziehölen.

Vergleich von Metallverbindungsmethoden

Gummi-{0}}zu--Verbindungsmöglichkeiten bei Xiamen Best Seal

BeiXiamen Bestes SiegelWir nutzen spezielle Verbindungsgeräte und -chemie, um robuste, hoch{0}haltbare Verbundteile zu liefern:

• Automatisierte Sandstrahl- und Spritzanlagen:Wir nutzen automatisierte Strahlkabinen und automatisierte elektrostatische Klebstoffsprühsysteme, um eine gleichmäßige Grundierungs- und Deckschichtdicke zu gewährleisten.
• Kontrollierte saubere Vorbereitungsbereiche:Die Metallreinigung und die Klebebeschichtung werden in staubfreien Zonen durchgeführt, um die Ablagerung von Staub zu verhindern und so ein Versagen der Metall-Grundierung (M) zu verhindern.
• ASTM D429 Adhäsionstest:Unser Qualitätssicherungslabor verfügt über hauseigene Zugprüfgeräte, die standardmäßige 90-Grad-Schältests für die Erstartikel-PPAP-Validierung und regelmäßige Produktionsprüfungen durchführen.

• Xiamen Best Seal • Präzisions-Gummi-auf-Vulkanisationsbindung •
