Kundenspezifische Gummischeibendichtung mit erhöhter Dichtlippe

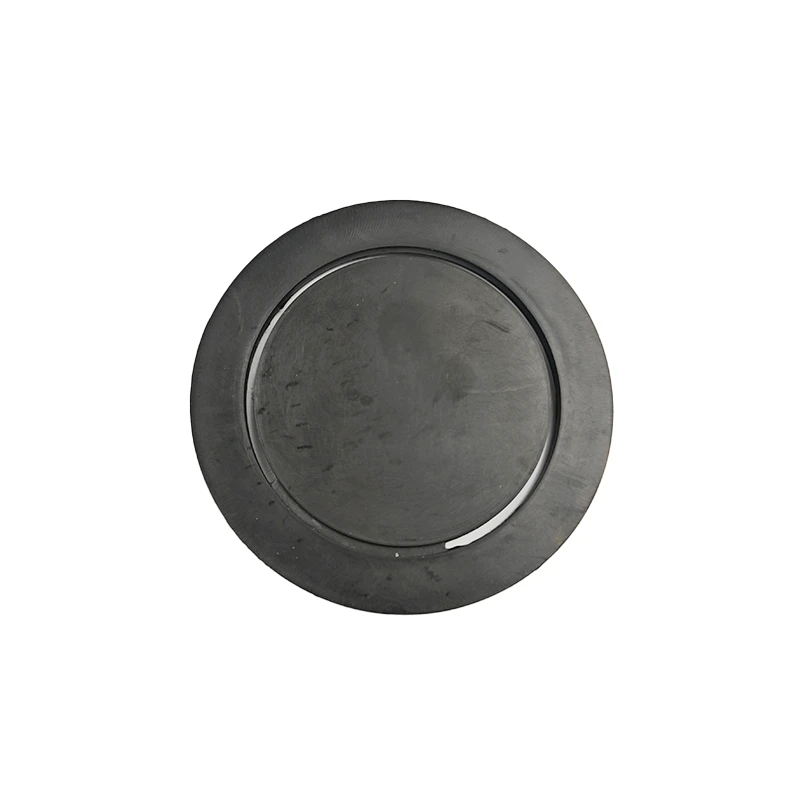

Während standardmäßige Unterlegscheiben aus einheitlichen Gummiplatten gestanzt werden, erfordern hochleistungsfähige Flüssigkeitssteuerungs- und Pneumatiksysteme eine dreidimensionale Dichtungsarchitektur. AGummischeibendichtung mit erhabener Dichtlippeist eine hochentwickelte, präzise-geformte Komponente. Es verfügt über eine solide, unperforierte Mittelfläche (die als „blinde“ oder „verschließende“ Dichtung dient, um einen Flüssigkeitsweg abzudecken) und einen markanten, erhabenen Elastomerring, der aus der flachen Basis herausragt. Diese erhabene Lippe ist das entscheidende Funktionselement: Anstatt ein enormes Schraubendrehmoment zu erfordern, um die gesamte flache Fläche der Dichtung zusammenzudrücken, konzentriert sich die Klemmkraft vollständig auf die schmale Spitze der Lippe. Diese lokalisierte Kompression erzeugt sofort eine undurchdringliche Barriere gegen Flüssigkeiten, Gase und Umgebungsstaub mit hohem Druck, selbst bei der Verbindung mit leichten Kunststoffgehäusen, die einer starken Schraubenklemmung nicht standhalten können.
Bei Best Seal sind wir ein führender B2B-OEM-Hersteller hochkomplexer,individuell geformte Flachdichtungen. Betrieb von unseremISO- und TÜV-zertifizierte EinrichtungWir sind auf fortschrittliches Kompressions- und Flüssigkeitsspritzgießen spezialisiert. Dies ist die einzige Möglichkeit, Dichtungen mit integrierten topografischen 3D-Merkmalen wie erhabenen Lippen, Halterippen und nicht-durchgehenden Entlüftungsringen herzustellen. Ganz gleich, ob Sie eine solide Blinddichtung für einen Flüssigkeitsbehälter in einem Auto oder eine lebensmittelechte Silikonscheibendichtung für eine gewerbliche Kaffeemaschine benötigen, wir stellen genau das Elastomer (NBR, FKM, Silikon, EPDM) individuell zusammen, um Ihrer spezifischen thermischen und chemischen Umgebung standzuhalten. Jede geformte Dichtung wird visuell auf Trennfugen überprüft und gemäß unseren Richtlinien validiertStrenges AQL 0,25/0,40-Qualitätsprotokoll, vollständigQualitätsmanagement gemäß IATF 16949-Standardsfür die Sicherheit im Auto.
Die Mechanik der erhöhten Dichtlippe
Warum in maßgeschneiderte Formwerkzeuge für eine erhabene Lippe investieren, anstatt nur ein flaches Stück Gummi auszustanzen? Die Antwort liegt in der Dichtungseffizienz und der Anpassung unvollkommener Passflächen:
🎯 Konzentrierte Dichtkraft
Um eine völlig flache Gummidichtung abzudichten, müssen Sie extreme Kraft aufwenden, um die gesamte Oberfläche zusammenzudrücken. Eine erhöhte Lippe reduziert die Kontaktfläche drastisch. Bei gleichem Schraubendrehmoment ist der Druck pro Quadratmillimeter auf die Lippe exponentiell höher, wodurch eine weitaus bessere hydraulische Dichtung entsteht.
〰️ Anpassung an verzogene Flansche
Spritzgegossene Kunststoffgehäuse verziehen sich beim Abkühlen oft leicht. Eine Flachdichtung kann diese Makro--Unvollkommenheiten nicht überbrücken. Eine markante, erhabene Gummilippe fungiert als flexible Brücke und verformt sich tief in die verformten Spalten des Kunststoffgehäuses, um eine 360-Grad-Dichtung zu gewährleisten.
💨 Richtungsentlüftung und Ausrichtung
Wir können Lippen mit absichtlichen „Brüchen“ oder Lücken formen (einen nicht-kontinuierlichen Halbkreis-). Diese speziellen Designs werden verwendet, um eine Druckentlüftung (Entlüftung) in eine Richtung zu ermöglichen oder um bestimmte Metall-Ausrichtungsstifte in komplexen Baugruppen unterzubringen.
Elastomertechnik für Stanzdichtungen
Da diese Vollscheibendichtungen häufig als Abschlusskappe („Blindstopfen“) für Flüssigkeitsbehälter oder Pneumatikventile fungieren, muss die Gummimischung perfekt auf die Systemmedien abgestimmt sein:
| Materialwahl | Chemische und thermische Beständigkeit | Beste Anwendungsumgebung |
|---|---|---|
| NBR (Nitril) | Das Arbeitspferd der Branche für Öl.Hervorragende Beständigkeit gegen erdölbasierte Motoröle, Hydraulikflüssigkeiten und Fette. Wird aufquellen und versagen, wenn es starken Autobremsflüssigkeiten ausgesetzt wird. | Getriebeöldeckel für Kraftfahrzeuge, Blindscheiben für Industrie-Pneumatikventile, Getriebeentlüftungsdichtungen. |
| EPDM | Wasser- und Ozonimmunität.Zersetzt sich im Freien unter UV-Licht nicht. Perfekt für den Umgang mit Dampf, heißem Wasser und Kfz-Bremsflüssigkeiten (DOT 3/4). Schmilzt, wenn es Erdöl ausgesetzt wird. | Umweltgehäuse für den Außenbereich (IP67-Blindplatten), HLK-Wasserleitungskappen, Bremsbehälter für Kraftfahrzeuge. |
| FKM (Viton®) | Extreme Hitze und aggressive Chemikalien.Übersteht bis zu 250 Grad. Unempfindlich gegenüber aggressiven synthetischen Ölen, Kerosin und starken Säuren. Das hochwertigste und ausfallsicherste Elastomer. | Blindstopfen für Kraftstoffleitungen in der Luft- und Raumfahrt, Ventildichtungen in Chemieanlagen, leistungsstarke Automobilmotoren. |
| FDA-Silikon | Reinheit und Bio-Trägheit.Mit Platin-ausgehärtete Optionen ergeben keine Ausgasung, keinen Geschmack und keinen Geruch. Hochflexibel bei Minustemperaturen. | Flüssigkeitsverschluss für medizinische Geräte, Ausgabeventile für Lebensmittel und Getränke, Reinraumelektronik. |
Fehler-Kostenlose Werkzeuge für 3D-Dichtungen
Die entscheidende Herausforderung beim Formen einer Dichtung mit erhöhter Lippe besteht darin, den Lufteinschluss während des Aushärtungsprozesses zu verhindern. Wenn eingeschlossene Luft verhindert, dass der Gummi den tiefen Hohlraum in der Form, der die Lippe bildet, vollständig ausfüllt, weist die resultierende Dichtung „kurze Schüsse“ (fehlende Abschnitte der Lippe) auf, was zu sofortigen Flüssigkeitslecks führt. Wir nutzen fortschrittliches vakuumunterstütztes Formpressen und hochkalibriertes Flüssigspritzgießen (LSR), um einen perfekten Materialfluss in jeden mikroskopisch kleinen Spalt des Werkzeugs zu gewährleisten. Alle erhabenen Lippen werden optisch auf Kontinuität und Profilgenauigkeit geprüft und gemäß unserer Validierung validiertStrenges AQL 0,25/0,40-Qualitätsprotokoll, und es gelangIATF 16949-Standards.
Branchenübergreifende Dichtungsanwendungen
★┊ Automobil, Pneumatik und Elektronik
Unsere individuell geformten Scheibendichtungen sind für komplexe Geometrien und kritische Ausfallsicherheit konzipiert:
- ◌ Automotive-Flüssigkeitsausblendung:Massive Scheibendichtungen zum sicheren Verschließen optionaler hydraulischer Zubehöranschlüsse an Hochleistungs-Getriebegehäusen.
- ◌ Pneumatikventil-Gleitringdichtungen:Die erhabene Lippe erzeugt eine dynamische Hochdruck-Luftdichtung gegen bewegliche metallische Ventilspulen in der industriellen Automatisierungsrobotik.
- ◌ Elektronische Umweltobergrenzen:Dient als „blinde“ Gummitülle, um ungenutzte Durchgangslöcher für Kabel-in Anschlusskästen für den Außenbereich abzudichten und so sofort die Wasserdichtigkeitsklasse IP67 zu erreichen.
- ◌ Pumpenmembranen:Funktioniert als flexible Barriere in Verdrängerpumpen, wobei die erhabene Lippe die Membran fest in der Nut des Pumpengehäuses fixiert.
Compliance & Qualitätsmanagement
Erklärung der OEM-Fabrik zum besten Siegel:1. Wir sind eine ISO- und TÜV-zertifizierte Fabrik.2. Wir sind auf Präzisions-Gummiformen (Kompression und Injektion) spezialisiert.3. Alle Materialien können individuell zusammengesetzt-werden, um den RoHS-, REACH-, FDA- oder UL-Standards zu entsprechen.4. Qualitätsmanagement gemäß IATF 16949 Automobilstandards.5. Strenge AQL 0,25/0,40-Standards für gratfreie Maßgenauigkeit.
Häufig gestellte Fragen zu geformten Scheibendichtungen
❓ Warum sollte ich eine Formdichtung mit Lippe anstelle einer standardmäßigen gestanzten Flachdichtung verwenden?
Wenn Sie perfekt ebene, schwere Metallflansche und Schrauben mit hohem Drehmoment haben, ist eine billige gestanzte Flachdichtung ausreichend. Wenn Ihr Gehäuse jedoch aus Kunststoff besteht (der sich bei starkem Schraubendrehmoment verformt oder bricht) oder die Passfläche mikroskopisch kleine Kratzer aufweist, benötigen Sie eine erhöhte Lippe. Die Lippe benötigt nur sehr wenig Druckkraft, um sich zu verformen und die Kratzer zu füllen, wodurch eine leckagefreie Abdichtung garantiert wird, ohne dass Ihr Kunststoffgehäuse beschädigt wird.
❓ Können Sie eine Vollscheibendichtung mit mehreren erhabenen Lippen (konzentrischen Ringen) herstellen?
Ja. Das Formen mehrerer konzentrischer Dichtlippen (oft als Labyrinthdichtungsprofil bezeichnet) ist ein äußerst effektives Design für pneumatische oder hydraulische Anwendungen mit extrem hohen Drücken. Die mehreren Lippen fungieren als redundante Backup-Dichtungen.
❓ Fallen für diese Teile Werkzeugkosten an?
Da eine erhabene Lippe einen dreidimensionalen Hohlraum erfordert, müssen diese Teile geformt (nicht aus einem Blech gestanzt) werden. Daher ist eine kundenspezifische Stahlform erforderlich, für die eine einmalige -NRE-Gebühr (Werkzeug) anfällt. Unsere hauseigenen CNC-Bearbeitungskapazitäten halten die Werkzeugkosten jedoch außergewöhnlich niedrig, da Prototypenformen in nur 10–12 Tagen fertig sind.
